Indukcyjne ładowanie pojazdów elektrycznych Porsche: technologia, architektura systemu i implikacje dla przyszłej infrastruktury energetycznej. Właśnie tym zajmiemy się w dzisiejszym artykule.

Nie tylko przyspieszenie się liczy:)

Elektryfikacja napędów samochodowych weszła w fazę, w której producenci koncentrują się nie tylko na parametrach dynamicznych pojazdu, lecz przede wszystkim na ergonomii i automatyzacji procesu ładowania. Prezentacja elektrycznego Cayenne z systemem ładowania indukcyjnego o wysokiej sprawności, pokazana przez Porsche na IAA 2025, jest jednym z najbardziej znaczących kroków w kierunku pełnej autonomizacji obsługi EV. To rozwiązanie przesuwa ciężar innowacji z samego pojazdu na ekosystem ładowania, integrujący elektronikę mocy, systemy pozycjonowania, komunikację krótkiego zasięgu i zarządzanie energią w czasie rzeczywistym.

Fundament fizyczny, czyli indukcja magnetyczna i transfer energii bez medium przewodzącego

System ładowania indukcyjnego Porsche opiera się na klasycznej zasadzie sprzężenia magnetycznego, między dwiema cewkami rezonansowymi. Jedna z nich jest zintegrowana z płytą montowaną na powierzchni garażu lub miejsca parkingowego, druga znajduje się na podwoziu pojazdu.

Podstawowe elementy tej układanki to:

• Cewka nadawcza (Primary Pad) – wysokoprądowa pętla miedziana zamknięta w ekranowanej strukturze, sprzężona z falownikiem wysokiej częstotliwości (HF inverter).
• Cewka odbiorcza (Secondary Pad) – konstrukcyjnie zoptymalizowana pod kształt podwozia Cayenne, oparta na płaskiej geometrii Litz-wire, redukującej straty AC.
• Rezonansowa kompensacja pola – system stosuje kompensację typu LCC lub CLC (Porsche nie podało szczegółów, ale dla mocy >11 kW najbardziej prawdopodobna jest topologia LCC), która umożliwia zwiększenie wydajności transferu i stabilizację prądu w szerokim zakresie odległości między płytami.

Wyższa szkoła jazdy

W przeciwieństwie do prostych ładowarek indukcyjnych, stosowanych w elektronice użytkowej, automotive wymaga nie tylko wyższych mocy, ale też dynamicznej korekcji pola magnetycznego, aby zminimalizować szumy elektromagnetyczne i zachować zgodność z normami CISPR.

Wyzwanie kluczowe, to precyzja pozycjonowania i utrzymanie wysokiej sprawności

Najbardziej krytycznym parametrem w systemach bezprzewodowego ładowania EV jest tzw. misalignment tolerance, czyli tolerancja przesunięcia między cewkami. Klasyczne układy wykazują gwałtowny spadek wydajności przy odchyleniu większym niż 10–15 cm.

Porsche opracowało rozwiązanie, które:

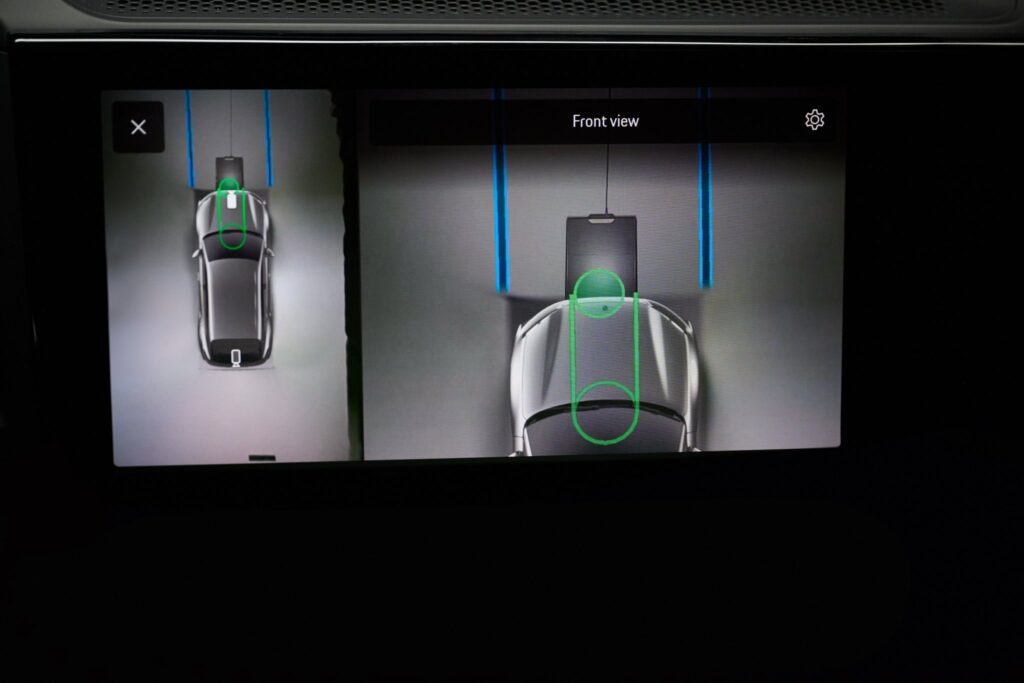

• wykorzystuje krótkofalową komunikację UWB do triangulacji pozycji pojazdu względem płyty,
• steruje komunikatami kierowcy (lub systemu autonawigacji) w celu automatycznego dopasowania,
• dokonuje aktywnej korekcji pola magnetycznego po stronie cewki nadawczej.

Efektem jest możliwość utrzymania efektywności ładowania na poziomie >90% (Wow, to rewelacyjny wynik!), co zbliża ją do parametrów klasycznych ładowarek AC typu Wallbox.

Ta sprawność jest kluczowa, bo bez niej ładowanie indukcyjne nie mogłoby konkurować energetycznie z ładowaniem przewodowym.

Elektronika mocy i sterowanie: falownik HF i algorytmy kontroli sprzężenia

Sercem systemu jest falownik HF, pracujący zwykle w zakresie częstotliwości 85 kHz – 140 kHz. Porsche nie ujawniło konkretnej wartości, ale branżowy standard SAE J2954 dla mocy 11 kW, wskazuje na pasmo 85 kHz.

Falownik odpowiada za:
1. Generowanie zmiennego pola magnetycznego o określonym profilu częstotliwościowym.
2. Modulację mocy w zależności od:
• temperatury elementów półprzewodnikowych (SiC MOSFET),
• odległości między cewkami,
• zapotrzebowania pojazdu (komunikacja V2G/V2H-ready),
• lokalnych ograniczeń sieciowych.

W ładowaniu indukcyjnym parametry pola muszą być kontrolowane znacznie dokładniej niż w klasycznych układach AC/DC, dlatego system działa w architekturze closed-loop, gdzie pojazd w czasie rzeczywistym zwraca dane o:
• stanie akumulatora,
• temperaturze ogniw,
• wewnętrznym oporze układu,
• maksymalnej mocy akceptowalnej w danym cyklu ładowania.

Wszystko to, pozwala dynamicznie sterować transferem energii bez ryzyka przegrzewania elementów mocy, co w układach bezprzewodowych ma szczególne znaczenie. Niestety temperatura, ta zbyt wysoka, jest wrogiem wydajnego i szybkiego ładowania aut. Nie tylko jeśli chodzi o wersję bezprzewodową, ale również tradycyjną, z kablami i znanymi nam dobrze stacjami AC, choćby typu Wallbox.

Aspekty bezpieczeństwa: detekcja obiektów i minimalizacja pola rozproszonego

Ładowanie indukcyjne zawsze niesie ze sobą ryzyko uwięzienia metalowych obiektów (np. monet, narzędzi) w polu magnetycznym między cewkami. Taki obiekt może się przegrzać — dlatego Porsche stosuje:
• detekcję obiektów obcych (Foreign Object Detection – FOD),
• monitoring pola magnetycznego w czasie rzeczywistym,
• czujniki termiczne w strukturze płyty,
• dynamiczne wyłączanie zasilania przy wykryciu anomaliów,
• precyzyjne ekranowanie dolnej części cewki (materiał typu ferrytowego z warstwową strukturą izolacyjną).

Wszystko to jest niezbędne, aby technologia mogła być stosowana w środowisku domowym i publicznym.

Korzyści użytkowe i systemowe. Od wygody kierowcy, po pełną wizję autonomicznego ekosystemu EV

Najbardziej oczywistą zaletą ładowania indukcyjnego jest całkowite wyeliminowanie kabla. Jednak z punktu widzenia rynku EV znacznie ważniejsze są długoterminowe korzyści systemowe:
• Pełna automatyzacja ładowania — kluczowa dla autonomicznych pojazdów, które nie mogą fizycznie operować wtyczką.
• Redukcja degradacji złącz DC i AC — w tradycyjnej infrastrukturze najbardziej zawodnym elementem są złącza.
• Mniejsze potrzeby konserwacyjne — brak odsłoniętych styków, brak zabrudzeń, brak uszkodzeń mechanicznych.
• Integracja z inteligentną siecią energetyczną (Smart Grid) — ładowarka indukcyjna, może łatwiej stosować modulację mocy, co pozwala na elastyczne zarządzanie poborem energii w szczytach.

Jeśli Porsche zdecyduje się wprowadzić także obsługę V2H / V2G (a konstrukcja sugeruje taką możliwość), bezprzewodowy transfer energii przestanie być tylko dodatkiem. Stanie się kluczowym elementem komunikacji dwukierunkowej między pojazdem i siecią.

Dlaczego to przełom?

Największą rewolucją nie jest sama idea indukcji — technicznie znana od ponad wieku — lecz jej integracja z:
• architekturą bateryjną EV wysokiej mocy,
• automatyką pozycjonowania,
• nowoczesną elektroniką mocy SiC,
• systemami Smart Grid,
• oraz z myślą o przyszłych pojazdach autonomicznych.

Porsche pokazuje, że indukcyjne ładowanie nie musi być gadżetem, ale może stać się realnym standardem premium, a za kilka lat — nawet normą w segmencie aut autonomicznych i flotowych.

Jest jednak „ale” w tym temacie

Niemiecka firma na razie eksperymentuje i sprawdza praktyczne zastosowania tego rozwiązania. I choć wszystko wydaje się bardzo zaawansowane i przemyślane, minie sporo czasu, do momentu kiedy projekt ten będzie można zobaczyć na parkingach, czy w naszych garażach.

Dziś królują stacje typu Wallbox, jeśli mowa o ładowaniu w domu, czy biurze, oraz szybkie i mocne urządzenia typu DC, kiedy jedziemy w trasę. To właśnie one przez najbliższe lata, będą grały pierwsze skrzypce, jeśli chodzi o ładowanie samochodów elektrycznych.
